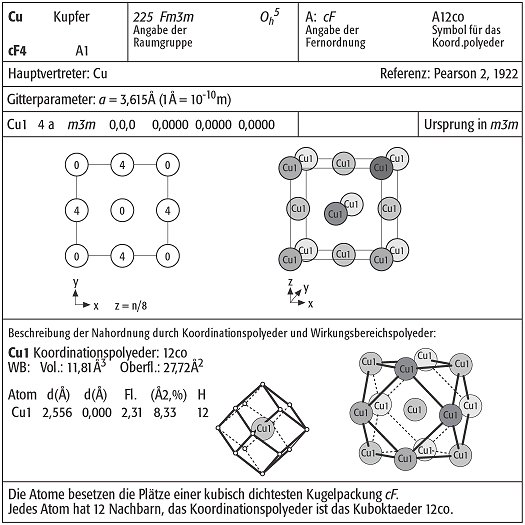

Kristallstruktur: Beschreibung der Kristallstruktur des Kupfers. Die Symbole in der unteren Zeile des linken obersten Feldes sind das Pearson-Symbol und das Strukturtypensymbol des Strukturberichts. Die Raumgruppe ist durch die Ordnungsnummer in den International Tables, das Hermann-Mauguin-Symbol und das Schönflies-Symbol notiert. In der vierten Zeile steht eine Liste der besetzten Punktlagen sowie eine Angabe über die Nullpunktswahl. Die linke Abbildung zeigt eine kotierte Projektion, deren Höhenangaben die Vielfachen eines Bruchteils des Gittervektors in Projektionsrichtung bezeichnen. Die nachfolgenden Bilder liefern Koordinations- und Wirkungsbereichspolyeder (WB = Wirkungsbereich).
