Lexikon der Biologie: Augenspiegel

Augenspiegel, Ophthalmoskop, von dem engl. Mathematiker C. Babbage 1847 und von H.L.F. von Helmholtz 1850 unabhängig voneinander erfundenes Gerät zur Untersuchung des Augeninnern, insbesondere des Augenhintergrunds (Augenspiegelung), am lebenden Auge. In ihrer einfachsten Form besteht die optische Anordnung aus einer Lichtquelle und einem kleinen Hohlspiegel (Durchmesser ca. 10 cm, Brennweite ca. 25 cm) mit zentraler Bohrung von ca. 1 cm Durchmesser. Der Betrachter kann durch die Öffnung in das zu untersuchende Auge sehen und dieses durch geeignete Stellung des Spiegels gleichzeitig intensiv beleuchten, ohne selbst geblendet zu werden. Setzt man zusätzlich noch eine Sammellinse in den Strahlengang, so entsteht durch die gemeinsame Wirkung der Augenlinse und der Sammellinse von der beleuchteten Netzhaut des zu untersuchenden Auges ein reelles, vergrößertes und umgekehrtes Bild (im Punkt N in der Abb., vgl. Abb. ) mit 6–7facher Vergrößerung. (Neben der indirekten gibt es auch die direkte Ophthalmoskopie, bei der man ein aufrechtes Bild mit bis zu 14facher Vergrößerung erhält.) Das vom Augenhintergrund reflektierte Licht ermöglicht unter anderem die Beobachtung der Blutgefäße, des gelben Flecks, der Eintrittsstelle des Sehnervs und möglicher krankhafter Veränderungen (z. B. Blutungen) sowie auch von Anomalien der Brechkraft des dioptrischen Apparats im Verhältnis zur Länge des Augapfels. Linsenauge.

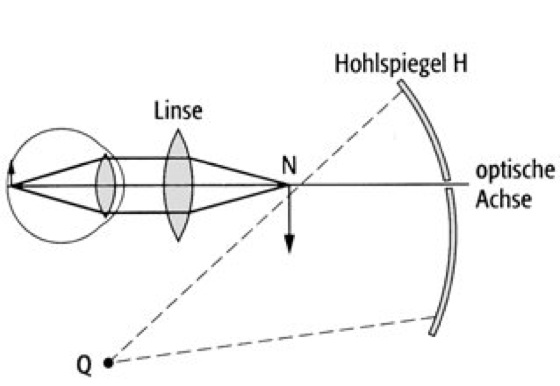

Augenspiegel

Funktionsweise: Licht der Quelle Q gelangt über den Hohlspiegel H in den hinteren Teil des Auges, der über die beiden Linsen als reelles Bild N außerhalb des Auges abgebildet wird.
