Lexikon der Geographie: Hjulström-Diagramm

Hjulström-Diagramm, veranschaulicht den Zusammenhang zwischen Korngröße und den für die Aufnahme und Sedimentation erforderlichen kritischen Fließgeschwindigkeiten ( Abb.). Das obere Feld des Diagramms enthält die Geschwindigkeiten, bei denen Partikel der jeweiligen Korngrößen aufgenommen (erodiert) werden. Die entsprechende kritische Geschwindigkeit, bei der Erosion einsetzt, wird durch ein schmales Band nach unten hin markiert. Hier wird bei der Erosion gröberer Partikel mit zunehmender Korngröße und Gewicht eine proportional steigende Fließgeschwindigkeit benötigt. Bei sehr kleinen Korngrößen und somit zur Korngröße umgekehrt proportional stark wachsenden Kohäsionskräften sind ebenfalls steigende Fließgeschwindigkeiten erforderlich. Die untere Kurve im Diagramm kennzeichnet die Fließgeschwindigkeit, bei der ein bereits in Bewegung befindliches Partikel nicht mehr weitertransportiert werden kann und sedimentiert wird. Die Grenzgeschwindigkeiten für Erosion und Sedimentation liegen für sandige und gröbere Materialien relativ eng beieinander, was zur Folge hat, dass schon bei geringer Geschwindigkeitsänderung ein Wechsel von Erosion und Sedimentation stattfindet. Feineres Material (Suspensionsfracht) hingegen wird auch bei geringen Fließgeschwindigkeiten über entsprechend weite Distanzen hinweg befördert. Unter natürlichen Bedingungen werden die erforderlichen Grenzgeschwindigkeiten durch hier nicht berücksichtigte Faktoren, wie turbulentes Fließen, wechselnde Bodenrauigkeit oder uneinheitliche Korngrößengemische noch weiter modifiziert.

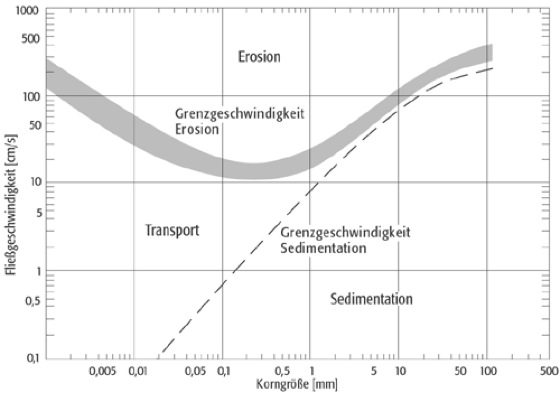

Hjulström-Diagramm: Hjulström-Diagramm: Zusammenhang zwischen Korngröße und Fließgeschwindigkeiten.
