Kompensationsmethode, ein Verfahren, um den Spannungszustand im Gebirge zu bestimmen. Das Prinzip dieses Verfahrens besteht darin, daß die Verformungen infolge der Herstellung eines Schlitzes im Fels registriert und durch einen sog. Kompensationsdruck, der mittels Druckkissen aufgebracht wird, wieder rückgängig gemacht werden ( Abb. ). Vom Kompensationsdruck wird dann auf die ursprünglich vorhandenen Spannungen senkrecht zum Schlitz geschlossen. Für die Durchführung von Schlitzkompensationsmessungen wird folgende Ausrüstung benötigt: a) Meßbolzen einschließlich Befestigungsmaterial sowie ein elektrischer Wegaufnehmer oder Setzdehnungsgeber mit einer Ablesegenauigkeit von ±1 μm zur Durchführung der Verformungsmessungen am Schlitz; b) Schlitzsäge mit Diamantsägeblatt und zugehöriger Hebe- und Absenkvorrichtung; c) hydraulische Druckkissen (Small Flat Jack oder Large Flat Jack); die Abmessungen der Kissen und des Sägeschlitzes sind so aufeinander abzustimmen, daß ein paßgenaues Einsetzen des Kissens in den herzustellenden Schlitz gewährleistet ist; d) Hydraulikpumpe mit je einem angeschlossenen Feinmeßmanometer der Klasse 60-600 kPa im unteren Meßbereich und der Klasse 100-10.000 kPa im oberen Meßbereich.

Der Versuch beginnt mit dem Einzementieren der Meßstiftpaare zur Festlegung der Meßstrecken. Die Länge der Meßstrecken wird bei der Nullmessung mit einem elektrischen Wegaufnehmer bzw. Setzdehnungsgeber erfaßt. Danach erfolgt die Herstellung des Schlitzes mit einer diamantbestückten Kreissäge. Nach der Messung der Entlastungsverformung wird in den Schlitz ein hydraulisches Druckkissen paßgenau eingesetzt und mit einer Hydraulikpumpe in kleinen Stufen soweit belastet, bis die Entlastungsverformungen wieder kompensiert sind. Die Aufzeichnung der anschließenden schrittweisen Entlastung des Kissens und eines weiteren Be- und Entlastungszyklus ist für die Beurteilung der Qualität der Messungen und eine ggf. erforderliche Fehlerkorrektur der Meßwerte unumgänglich. [EFe]

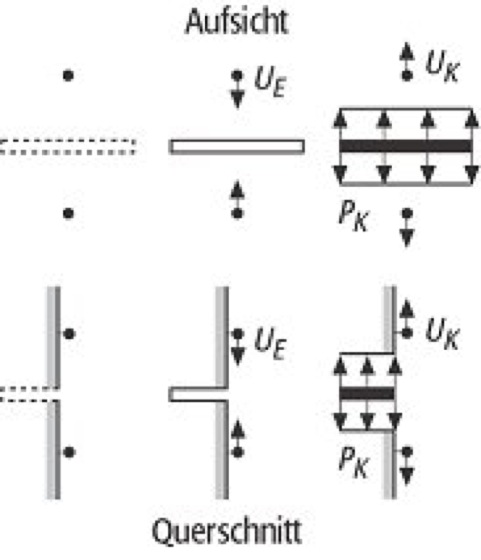

Kompensationsmethode: Meßprinzip (UE = Entlastungsverformung, UK = Rückverformung der Kompensation, PK = Kompensationsdruck). Kompensationsmethode:
