Lexikon der Kartographie und Geomatik: digitale Entzerrung

digitale Entzerrung, E digital rectification, Verfahren der Einbildphotogrammetrie zur numerischen Entzerrung eines digitalen Bildes auf eine ausgezeichnete Ebene des Objektraums unter Berücksichtigung der Höhen der Geländeoberfläche. Voraussetzung für die digitale Entzerrung ist ein digitales Höhenmodell des aufgenommenen Objekts.
Die indirekte digitale Entzerrung geht von der Festlegung der Geometrie (Größe, Positionierung und Pixelgröße) des zu erzeugenden digitalen Orthophotos aus. Für jedes Pixel des Orthophotos sind damit die Lagekoordinaten (X,Y) im Objektraum und die durch Interpolation im digitalen Höhenmodell gewonnenen Höhen (Z) bekannt. Auf Grundlage der Kollinearitätsbedingung lässt sich unter Beachtung der Daten der inneren Orientierung und äußeren Orientierung die Lage des zugeordneten Punkts im digitalen Luftbild ermitteln. Mittels Resampling zwischen benachbarten Pixeln des digitalen Luftbildes wird der gesuchte Intensitätswert für das Pixel des Orthophotos durch Interpolation gewonnen und sequentiell abgespeichert (Abb.).
Das einer genäherten Orthogonalprojektion entsprechende digitale Orthophoto kann über einen Plotter (Rasterplotter) oder Colorproofer ausgegeben oder in einem Geoinformationssystem gespeichert werden. Digitale Orthophotos können durch Monoplotting in einem digitalen Auswertegerät aufgabenbezogen ausgemessen werden und bilden die Grundlage für die Herstellung von Luftbildkarten.

KRR

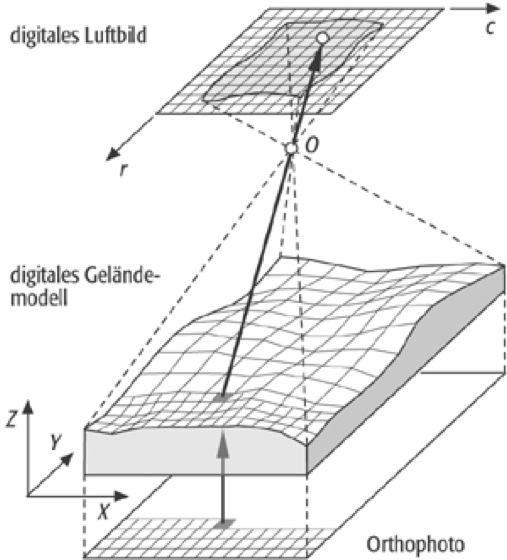

Digitale Entzerrung:Digitale Entzerrung: Grundprinzip.
