Erdfernrohr, terrestrisches Fernrohr, ein Fernrohr mit einem sammelnden Linsenobjektiv und, im Unterschied zum Keplerschen (astronomischen) Fernrohr, mit einem zusammengesetzten bildaufrichtenden Linsenokular. Es zeichnet sich durch zwei reelle Zwischenabbildungen aus (Möglichkeit zur Anbringung von Fadenkreuz oder Meßmarken) und liefert ein aufrechtes und seitenrichtiges Bild (Abb. 1). Die Baulänge ist größer als beim Keplerschen und beim Holländischen Fernrohr. Abb. 2 zeigt den Aufbau eines bildaufrichtenden Erdfernrohrokulars aus der Werkstatt von J. Ramsden (gest. 1800). Die ersten beiden Linsen bilden das Umkehrsystem, die anderen beiden gehören zu einem Huygensschen Okular. Das vom Fernrohrobjektiv erzeugte Bild liegt vor dem Umkehrsystem. Es würde durch letzteres bei entferntem Okular etwa 5fach vergrößert und umgekehrt abgebildet. Die erste Linse des Umkehrsystems spielt dabei die Rolle einer Feldlinse und sorgt dafür, daß die Hauptstrahlen im Mittelpunkte der Blende des Umkehrsystems zum Schnitt kommen. Durch die Feldlinse des Huygensschen Okulars wird ein reelles Bild erzeugt, welches durch die Augenlinse ins Unendliche abgebildet wird. Von gleichem äußeren Aufbau sind die bewährten Erdfernrohrokulare Fraunhofers. Die vier Linsen von Umkehrsystem und Okular sind dabei meist aus ein und derselben Glasart.

Als Objektiv benutzt man bei E. 2- oder 3-teilige Achromate, die bei kleineren Instrumenten oft verkittet sind. Die Objektive sind häufig so berechnet, daß sie in bezug auf chromatische Aberration und Öffnungsfehler überkorrigiert sind, um die Restfehler des Okulars zu kompensieren.

Die Umkehrsysteme der Erdfernrohrokulare bildeten oft die Grundlage für Okulare mit veränderlicher Vergrößerung (pankratische Okulare). Die E. werden als Aussichtsfernrohre sowie im Vermessungswesen als Zielfernrohre verwendet. Eine besondere Form sind die Auszugsfernrohre (Zugfernrohre).

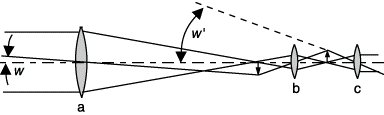

Erdfernrohr 1: a Objektiv, b Umkehrlinse, c Okular, Vergrößerung Γ = tanw'/tanw.



Erdfernrohr 2: Okular nach Ramsden mit Umkehrsystem.
