Lexikon der Optik: Fresnel-Linse

Fresnel-Linse, eine von A. J. Fresnel entwickelte Linse, bei der eine brechende Fläche zwecks Verringerung der Dicke aus Stufen besteht. Eine solche Stufenlinse ist aus prismatischen Teilabschnitten, die aus parallelen Streifen oder konzentrischen Kreisringen bestehen, zusammengesetzt. Sie wird fälschlicherweise auch als Zonenlinse bezeichnet und für Beleuchtungszwecke verwendet. Als Werkstoff dient Glas oder Kunststoff. Mit Kunststoff sind Streifenbreiten von einigen 0,01 mm möglich; entsprechende F. werden bei Spiegelreflexkameras zur Aufhellung des Mattscheibenbildes besonders am Bildrande eingesetzt. Bei großen Scheinwerferlinsen werden erhebliche Mengen an Material eingespart, denn die F. hat die gleiche Brechkraft wie die (gestrichelt gezeichnete) volle Linse (Abb.). Sie ist außerdem billiger und zerspringt beim Erhitzen weniger schnell. Auch asphärische Wirkungen können erzielt werden. In Solarzellen werden F. zur Fokussierung der Sonnenstrahlung benutzt.

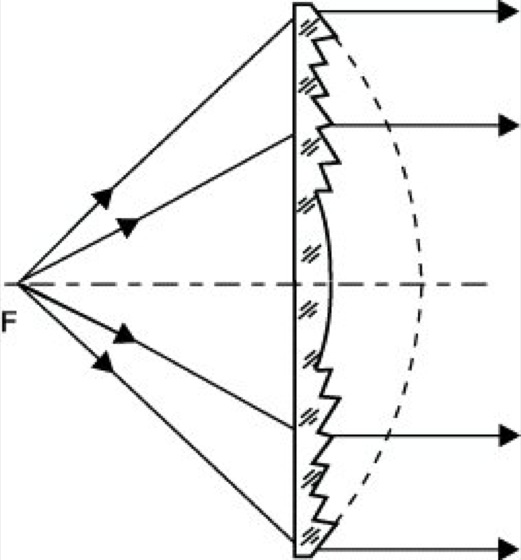

Fresnel-Linse: Querschnitt. Die Voll-Linse gleicher Brechkraft ist gestrichelt gezeichnet.
