Lexikon der Optik: Amplitudenverwaschungsfunktion
Amplitudenverwaschungsfunktion, Punktbildamplitudenfunktion, relativer, auf die komplexe Amplitude einer Kugelwelle gleicher Apertur im aberrationsfreien Bildpunkt O'(XO) bezogener Verlauf der durch Beugung an der Blende und durch Aberrationen erzeugten Verwaschung (Amplitudenverteilung) der Amplitude eines Objektpunktes in der Bildebene (Abb.). Bis auf einen Normierungsfaktor entspricht die A. der Fourier-transformierten Pupillenfunktion ψ
(X'B). Für unvignettierte Kreispupillen lautet die A.
(X
=(X
x, X
y), X' und XO reduzierte Koordinaten der Pupille, der Bildebene und des Objektpunktes). Durch Faltung der Objektamplitudenverteilung mit der A. erhält man die Amplitudenverteilung in der Bildebene (kohärente Abbildung).

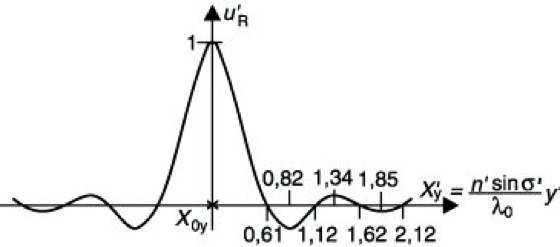

Amplitudenverwaschungsfunktion: Amplitudenverwaschungsfunktion der aberrationsfreien Abbildung. X'y und XOy y-Komponente des reduzierten Koordinatenvektors in der Bildebene und des Objektpunktes.
